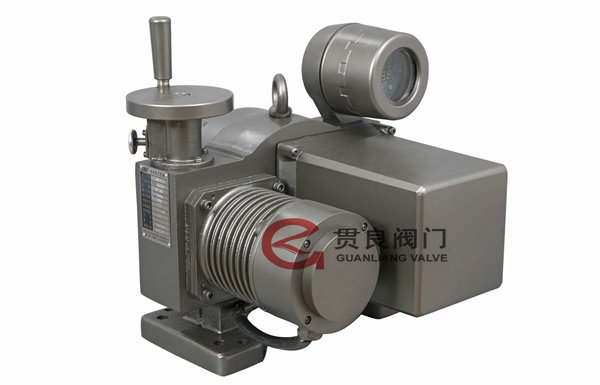

ZHB系列智能電動執行機構（簡稱執行機構）系我廠引進德國哈特曼•布朗公司技術生產的智能產品，適用于各類工藝過程自動控制系統之中。它接受上位調節儀表的控制信號，輸出轉角位移和機械轉矩，控制各類閥門、擋板的開度，調節工藝管路中流體介質的流量，實現工藝參數的自動控制。
重慶川儀ZHB電動頭參數：
調節信號輸入 4～20mA d.c.兼容HART總線通訊協議的數字信號
位置反饋信號輸出 4～20mA d.c.
基本誤差 ±1.0%
回差 1%
死區 1%.調節范圍:0.3%～3%
偏差報警門限 5%～110%。偏差報警時輸出閉合觸點的報警信號，并按照預先設定的程序使閥位就地保持或運行到全開或全關的位置
中途限位 下限：0%～55%，下限：45%～100%
信號斷線或超限保護 當調節信號或反饋信號中斷或超限時，輸出閉合觸點的報警信號，并按照先設定的程序使閥位就地保持或運行到全開或全關的位置
故障報警觸點容量 動合：5A 220V a.c.
輸出行程特性變換 一般情況下執行機構的輸出位移與輸入信號呈線性關系，當需要時可將其設置成等百分比特性，或二十段不同斜率的線性曲線，以適應特殊的工藝要求
環境溫度監測 本產品內置溫度傳感器，可對現場溫度實時監測，超過允許范圍將發出報警觸點信號
額定轉矩 40～6000Nm(詳見規格參數表)
防護等級 IP65
環境條件 溫度-20℃～+70℃,相對濕度≤95%.周圍空氣中不含有腐蝕性介質及易燃易爆物質
電源 220V±10% 50Hz
重慶川儀ZHB電動執行器特點：
兼容4～20mA d.c.模擬信號及符合HART總線通信協議的數字信號，系統構成靈活，適應性強。
一體化結構，不需另配伺服放大器，簡化系統構成。
智能定位，精度高，阻尼特性好。
具有電制動功能，不帶機械制動器，無摩擦損耗，工作壽命長。
可就地或遠程(帶通信功能的產品)調整零點及量程，方便快捷。
現場按鍵手動操作，并帶調節信號及閥位信號等多參數顯示。
無觸點中途限位，確保系統安全。
具有信號斷線、偏差過大、電機堵轉、過熱等多種故障診斷及報警、處理等功能。
具有正反作用自動識別、閥門流量特性變換、用戶設定任意流量特性曲線功能。
數字濾波，抗干擾能力強、無觸點位移傳感器，可靠性高。
體積小，重量輕，比傳統同類產品減小三分之一。
